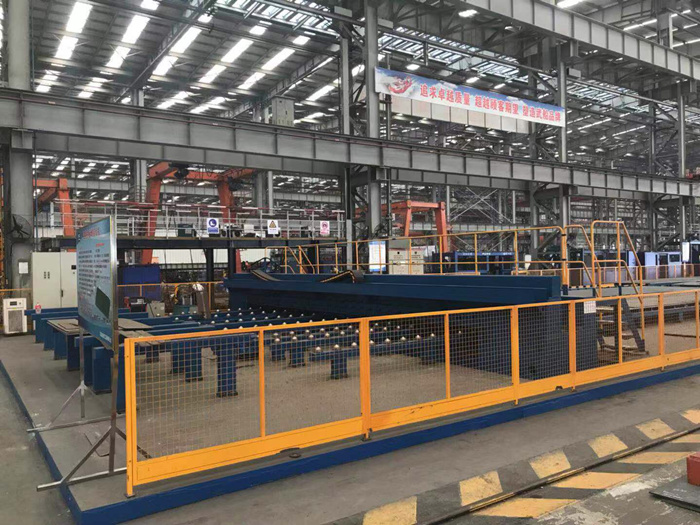

該設備主要由龍門綜合拼板架、物流傳送系統、焊接系統、數據監控系統、集中潤滑系統、電氣控制系統、坡口機、焊接小車及電源和檢修機位手弧焊電源等組成，設備整體區域范圍10m*20m。采用正面液壓琴鍵壓緊、反面加水冷銅套襯墊成型槽的方式進行拼板對接焊接，采用雙絲氣保焊工藝，實現工件單面焊雙面成型。此單面焊雙面成型焊接工藝避免了傳統的兩面焊工件翻身問題，節省場地，降低作業強度，提高了焊接效率，實現流水線焊接，該拼板單面自動化焊接工作站各部分之間可協調動作，采用PLC可編程序控制器集中控制方式，整體設計緊湊，自動化程度高，便于操作。輔助機構配置齊全，可充分發揮整機的性能。
