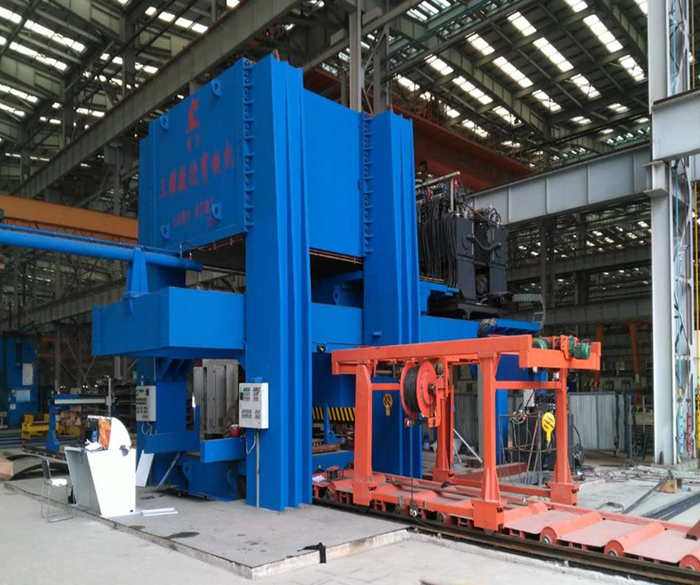

三維數控彎板機是專門用于船體多曲面外板冷加工的自動化數控設備，適合壓制帆型、馬鞍形等復雜雙曲度船體外板。設備配置了專門的數控系統，與常用的造船設計軟件具有曲板數據轉換通訊接口，能根據讀入的船體外板的形狀、曲率變化、板材長度、厚度和材料的強度等數據自動調整下模的形狀，進行彎壓處理。在彎壓過程中，數控系統能自己記錄彎板過程中的回彈量，為后續壓制板材提供數據，加工效率高、精度高，可實現長時期連續自動化作業。主要性能技術參數1、加工鋼板的最大屈服強度σs=750 MPa 2、可彎制板材厚度6mm～30mm，板寬0.6m～2m，板長不限制（托輥送料）3、單張板的最大重量8噸 4、板料輸送速度≥3m/min 5、最大上升高度（距地坪）≥1000mm
